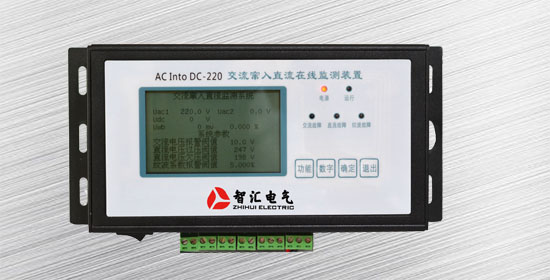

交流竄入直流在線監測裝置
概述
直流回路是電力系統控制保護的重要組成部分，直流回路發生短路、接地或者交流串入直流等故障均會造成繼電保護裝置的不正確動作。實際運行過程中，因誤接線、誤碰造成交流串入直流回路，導致保護誤動作的事故時有發生，給系統安全帶來威脅；交流串入直流監測裝置可直接接入直流系統，實時監測系統是否發生交流竄入故障。
主要功能
1.完成被測直流母線上的二路交流電壓監測并顯示。
2.完成一路直流電壓的監測并顯示。
3.完成直流回路電壓的紋波監測并顯示。
4.可進行對被監測交流電壓的報警值的設定,超出報警值報警指示燈點亮、蜂鳴器鳴響、并可輸出報警信號。
5.可進行對被監測直流電壓的過壓、欠壓報警值的設定,超出報警值報警指示燈點亮、蜂鳴器鳴響、并可輸出報警信號。
6.可進行對被監測紋波電壓報警值的設定,超出報警值報警指示燈點亮、蜂鳴器鳴響、并可輸出報警信號。
7.具有報警SOE,并可查閱。
8.具有RS485通訊功能,通訊波特率可設定。
主要參數
額定工作電源：AC220V、DC220V、DC110V。
耐壓值： AC2000V。
絕緣性能：≥100MΩ。
環境溫度：-20℃–60℃。
環境濕度：≤95%。
電磁兼容：符合IEC255-22。
